Macchina per stampaggio a iniezione verticale a tabella di alta precisione a basso lavoro da 250 tonnellate con maggiore stabilità
La macchina di stampaggio a iniezione per tavoli rotativi verticali TAIFU ha una superficie di lavoro ergonomica che non solo semplifica le operazioni, ma migliora anche la sicurezza dell'operatore.Il diametro del suo giradischi varia da un compatto 810 mm a un spazioso 2300 mm, offrendo flessibilità per le varie esigenze di produzione.
Questa macchina per lo stampaggio a iniezione verticale con tavolo di lavoro basso, appositamente progettata per la produzione di parti di auto, eccelle nella produzione precisa e accurata di cacciavite in plastica.Il suo sistema di controllo ad alte prestazioni garantisce una costante precisione e stabilità dello stampaggio ad iniezione, garantendo una qualità di prim'ordine.
Ampiamente utilizzata nelle industrie delle parti auto e delle nuove energie, questa macchina è una testimonianza dell'impegno di TAIFU per l'innovazione e l'eccellenza nella tecnologia di stampaggio a iniezione.
Specificità:
| |
Unità |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Unità di iniezione |
Strato di vite |
mm |
200 |
200 |
250 |
| Diametro della vite |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume teorico di iniezione |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Peso di iniezione ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pressione di iniezione |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Tasso di iniezione |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Velocità massima di iniezione |
mm/s |
105 |
132 |
102 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~240 |
10~240 |
| Diametro dell'anello di posizionamento |
mm |
120 |
150 |
150 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di fissaggio |
Forza di fissaggio |
KN (t) |
1568(160) |
1960 ((200) |
2450 ((250) |
| Colpo di blocco |
mm |
350 |
350 |
400 |
| Spessore minimo dello stampo |
mm |
300(400) |
350(450) |
350(450) |
| Max. Aprire. |
mm |
650(750) |
700(800) |
750 ((850) |
| (L*W) Max.Dimensione dello stampo |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| (D)Dimensioni del tavolo rotativo |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY dell'ejettor |
pcs |
5 |
5 |
5 |
| Distanza tra le barre superiori |
mm |
100 |
125 |
125 |
| Distanza dell'ejettor |
mm |
110 |
150 |
150 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
Pressione del sistema |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
500 |
650 |
800 |
| Energia elettrica |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Potenza di riscaldamento |
KW |
13.7 |
13.7 |
24.3 |
| Dimensioni della macchina |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Capacità dell'acqua di raffreddamento |
L/min |
50 |
60 |
60 |
| Altezza del tavolo di lavoro |
mm |
915+(80) |
935+(80) |
935+(80) |
| Peso della macchina |
tonnellate |
12.8 |
16.5 |
20.5 |
Caratteristiche:
1Sulla base del concetto europeo di progettazione delle casse, il parametro di riferimento per l'analisi delle sollecitazioni del blocco delle casse è migliorato e la rigidità delle casse è migliore.
2. eccellente precisione di iniezione, la ripetibilità della posizione finale di iniezione può raggiungere ± 0,1 mm e la ripetibilità del peso del prodotto può raggiungere il 3%.
3. in base alle diverse esigenze di efficienza della produzione del prodotto, può essere abbinato in modo flessibile con un giradischi a due stazioni a 180° avanti e indietro,un giradischi a tre stazioni che ruota a 120° nella stessa direzione, o un giradischi combinato a quattro stazioni a rotazione di 90°+180° per aumentare ulteriormente la capacità di produzione

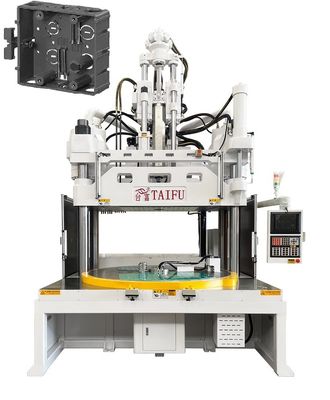

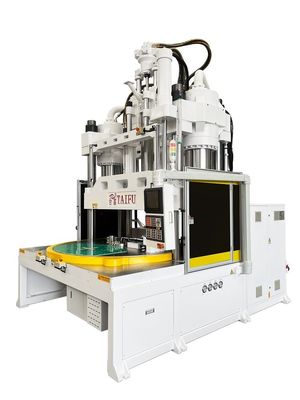

Immagini di macchine:

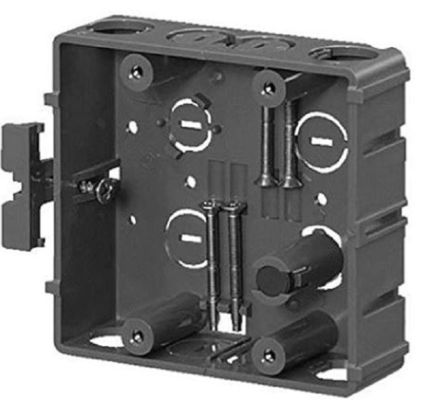

Applicazioni:
Perché scegliere noi?
-
Qualità di prim'ordine a prezzi competitivi.
-
Un team tecnico qualificato per la produzione di precisione.
-
Disegni su misura per le vostre esigenze.
-
Supporto pre e post-vendita senza soluzione di continuità.
FAQ:
D: Quali sono i termini di pagamento?
R: Richiediamo un deposito del 30% tramite T/T, con il restante 70% da pagare prima della spedizione.
D: Lei effettua un controllo di qualità su tutte le merci prima della consegna?
R: Assolutamente, garantiamo il 100% di test di tutti i prodotti prima della consegna per garantire la loro qualità e affidabilità.
D: Lei è una società commerciale o un produttore?
R: Siamo un produttore situato nella città di Dongguan, il più grande centro di produzione industriale della Cina. Tutte le nostre macchine sono prodotte dal nostro team qualificato nella nostra fabbrica.
D: Qual è il tempo di consegna previsto?
R: In genere, ci vogliono da 20 a 45 giorni dopo aver ricevuto il pagamento anticipato. Tuttavia, il tempo di consegna esatto può variare a seconda del tuo ordine specifico e della quantità.
D: Come gestite l'imballaggio e la spedizione?
R: Le nostre bobine sono rivestite di plastica all'interno e confezionate in cartoni per un trasporto sicuro.
Se siete interessati alle nostre macchine, sentitevi liberi di contattarci.
