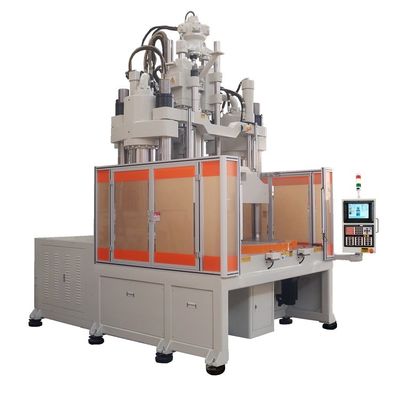

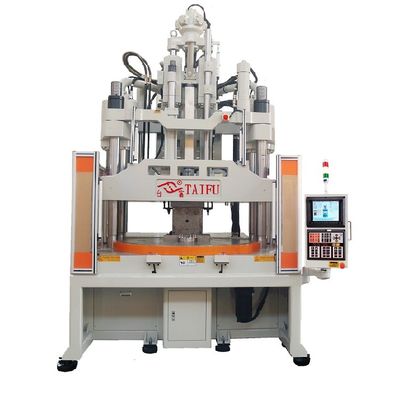

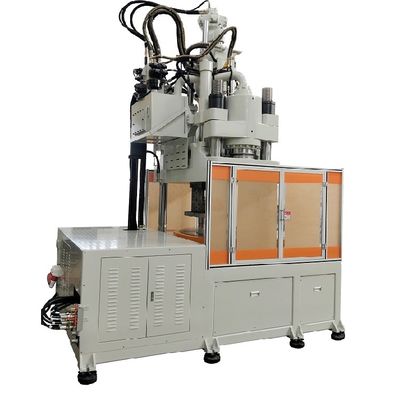

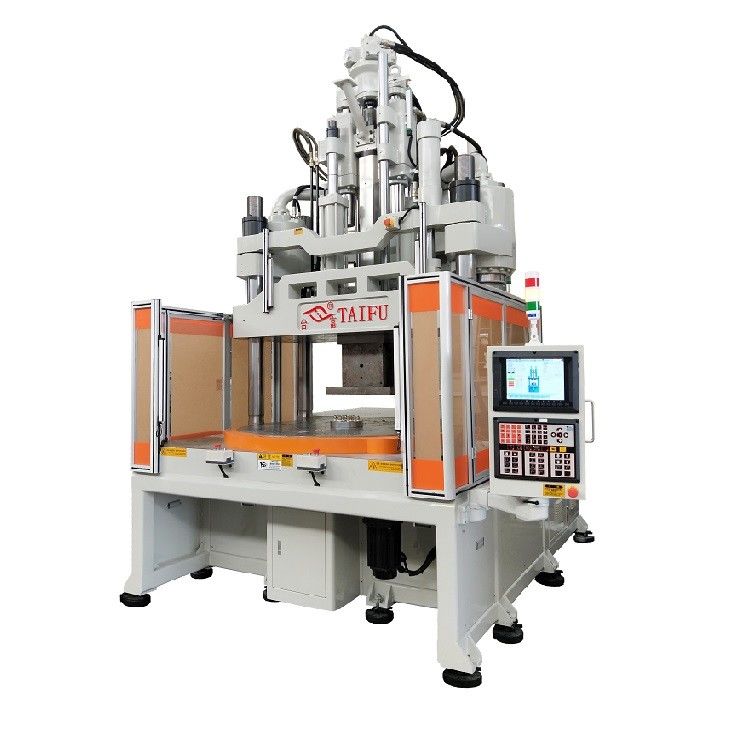

Macchina per stampaggio a iniezione rotativa verticale a banco di lavoro basso di 120 tonnellate con certificato CE
La macchina per lo stampaggio a iniezione del tavolo rotativo verticale a stazione bassa Taifu adotta un tavolo di lavoro ergonomico, che rende l'operazione più comoda e sicura.Il diametro minimo del disco rotativo è di 810 mm e il diametro massimo è fino a 2300 mm. la macchina è dotata di un sistema di controllo ad alte prestazioni che fornisce una forte garanzia di precisione e stabilità di iniezione di alta qualità.,a causa del suo design unico a disco rotabile, può essere utilizzato in combinazione con l'espansione di apparecchiature di automazione, ecc.,realizzare una produzione automatizzata di alta qualità ed efficiente di forme complesse e prodotti speciali, che è ora ampiamente utilizzato nell'industria delle parti automobilistiche e delle nuove energie.
Specificità
Parametri tecnici della macchina
| Articolo 1 |
Unità |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unità di iniezione |
| Strato di vite |
mm |
140 |
160 |
200 |
| Diametro della vite |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teorico di iniezione |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso di iniezione ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressione di iniezione |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Tasso di iniezione |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocità massima di iniezione |
mm/s |
124 |
126 |
105 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~280 |
10~280 |
| Diametro dell'anello di posizionamento |
mm |
120 |
120 |
120 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di fissaggio |
| Forza di fissaggio |
KN (t) |
833(85) |
1176 ((120) |
1568(160) |
| Colpo di pinza |
mm |
280 |
300 |
350 |
| Spessore minimo dello stampo |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Aprire. |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Dimensione massima dello stampo |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| D) Dimensioni della tavola rotante |
mm |
φ1010 |
φ1200 |
φ1400 |
| QTY dell'ejettor |
pcs |
3 |
5 |
5 |
| Distanza tra le barre superiori |
mm |
80 |
80 |
100 |
| Distanza dell'ejettor |
mm |
100 |
100 |
110 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
| Pressione del sistema |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
350 |
430 |
500 |
| Energia elettrica |
KW |
15 + 2.2 |
18+2.2 |
22+2.2 |
| Potenza di riscaldamento |
KW |
7.0 |
10.7 |
13.7 |
| Dimensioni della macchina |
L*W |
m |
2.5*1.9 |
2.6*2.0 |
2.9*2.2 |
| H(Esclusi i piedi che assorbono gli urti) |
m |
Min:2.5 ((Max:2.95) |
Min:2.9 ((Max:3.6) |
Min:3.3 ((Max:4.1) |
| Capacità dell'acqua di raffreddamento |
L/min |
40 |
50 |
50 |
| Altezza del banco di lavoro+(Esclusi i piedi che assorbono gli urti) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Peso della macchina |
tonnellate |
6.5 |
9.5 |
12.8 |
Caratteristiche
1. giradischi servo
Il movimento rotativo del giradischi è eseguito da un servomotore che realizza un movimento rotativo ad alta velocità e liscio e costante (basse vibrazioni),migliorando così la stabilità del ciclo di formazione.
2Spazi spaziosi per l'installazione di stampi
C'è abbastanza spazio per installare gli stampi e può anche far fronte bene all'uso di grandi stampi o all'uso di stampi a scivolo a causa della complessità delle forme del prodotto.
3.Sistemi di propulsione a risparmio energetico
Il sistema idraulico è azionato da servomotori a risparmio energetico, il che consente di risparmiare energia ed elettricità, accorcia il ciclo della macchina, aumenta la vita utile dell'apparecchiatura,e migliora l'efficienza della produzione.
4.superfici di lavoro ultra basse
Il tavolo di lavoro ergonomicamente progettato e ultra basso rende facile caricare e scaricare lo stampo, inserire e raccogliere le parti, ridurre i tempi di inattività,e migliorare efficacemente l'efficienza della produzione e la sicurezza.

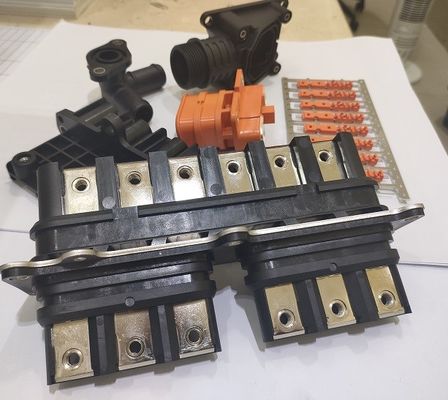

Applicazione
Perche' ha scelto noi?
1La migliore qualità del prodotto e il prezzo più competitivo.
2- Personale tecnico esperto in produzione.
3Progettazione e produzione su misura.
4Eccellente servizio pre-vendita e post-vendita.
Domande frequenti
Q1: provate tutte le merci prima della consegna?
Sì, abbiamo il 100% di test prima della consegna.
Q2: Quali sono i vostri termini di pagamento?
T/T 30% in deposito, 70% prima della partenza.
Q3: Quali tipi di prodotti possono essere prodotti utilizzando una macchina per lo stampaggio a iniezione verticale?
Le macchine per lo stampaggio a iniezione verticale sono comunemente utilizzate per la produzione di componenti stampati per inserimento, prodotti stampati in eccesso, cavi e connettori stampati in eccesso verticali,e piccole parti di precisione.
D4: Imballaggio e spedizione?
La bobina è coperta di plastica all'interno e in cartone all'esterno.
Q5: Che mi dici del tempo di consegna?
In generale, la consegna richiede da 20 a 45 giorni dalla ricezione dell'anticipo.
