85 tonnellate Telefono cellulare Ricambi Verticale Tavola rotante macchina di stampaggio a iniezione
TAIFU macchina per lo stampaggio a iniezione per tavole rotative verticali a stazione bassaadotta una superficie di lavoro ergonomica per rendere il funzionamento più comodo e sicuro.
La macchina è dotata di un sistema di controllo ad alte prestazioni per fornire una forte garanzia di precisione e stabilità del stampaggio ad iniezione di alta qualità.La macchina per lo stampaggio a iniezione a giradischi verticale può essere utilizzata con apparecchiature di automazione ampliate perL'obiettivo è quello di realizzare una produzione automatizzata di alta qualità ed efficiente di prodotti con forme complesse e processi speciali.
1.Specificità:
| |
Unità |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unità di iniezione |
Strato di vite |
mm |
140 |
160 |
200 |
| Diametro della vite |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teorico di iniezione |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso di iniezione ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressione di iniezione |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Tasso di iniezione |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocità massima di iniezione |
mm/s |
124 |
126 |
105 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~280 |
10~280 |
| Diametro dell'anello di posizionamento |
mm |
120 |
120 |
120 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di fissaggio |
Forza di fissaggio |
KN (t) |
833(85) |
1176 ((120) |
1568(160) |
| Colpo di pinza |
mm |
280 |
300 |
350 |
| Spessore minimo dello stampo |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Aprire. |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Dimensione dello stampo |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| (D)Dimensioni del tavolo rotativo |
mm |
φ1010 |
φ1200 |
φ1400 |
| Qualità dell'ejettor |
pcs |
3 |
5 |
5 |
| Distanza tra le barre superiori |
mm |
80 |
80 |
100 |
| Distanza dell'ejettor |
mm |
100 |
100 |
110 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
Pressione del sistema |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
350 |
430 |
500 |
| Energia elettrica |
KW |
15 + 2.2 |
18+2.2 |
22+2.2 |
| Potenza di riscaldamento |
KW |
7.0 |
10.7 |
13.7 |
| Dimensioni della macchina |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Capacità dell'acqua di raffreddamento |
L/min |
40 |
50 |
50 |
| Altezza del tavolo di lavoro |
mm |
780+(70) |
820+(70) |
915+(80) |
| Peso della macchina |
tonnellate |
6.5 |
9.5 |
12.8 |
2. Caratteristiche:
- Sulla base del concetto europeo di progettazione della cascata, il parametro di riferimento per l'analisi delle sollecitazioni del blocco della cascata è migliorato e la rigidità della cascata è migliore.
- Il modello di colata ha una buona rigidità, lo stampo ha una lunga durata di vita, il processo è facile da regolare, il prodotto non è facile da lampeggiare e la precisione e la stabilità dello stampaggio sono più garantite.
- La tecnologia BFC viene utilizzata per regolare la direzione di trasmissione della forza di fissaggio per rendere la forza dello stampo più uniforme e lo stampaggio più stabile.

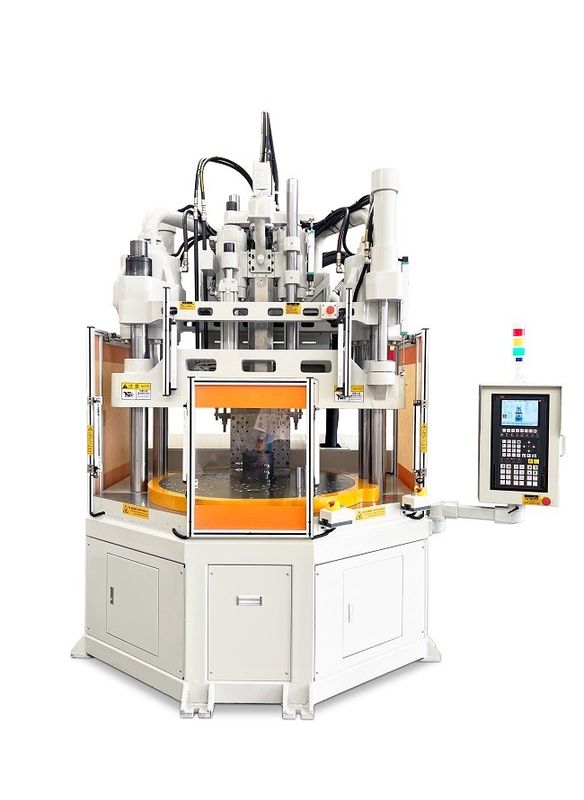

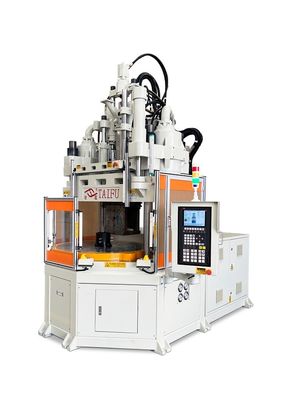

3. Immagini della macchina:

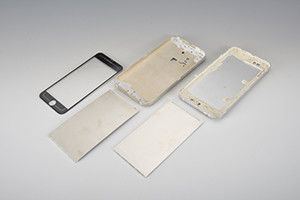

4Applicazioni:
5Perche' ha scelto noi?
1La migliore qualità del prodotto e il prezzo più competitivo.
2- Personale tecnico esperto in produzione.
3Progettazione e produzione su misura.
4Eccellente servizio pre-vendita e post-vendita.
6FAQ:
D:Come si calcola la tonnellata per lo stampaggio ad iniezione?
A: Tonnaggio = Volume * Pressione massima di sicurezza
Pertanto, è sempre meglio consultare un experienced injection molding per determinare la tonnellata esatta di iniezione richiesta per una specifica applicazione.5 tonnellate per pollice quadrato viene utilizzato per calcolare il tonnellaggio di chiusura per ogni determinato stampo.
D: Testate tutte le merci prima della consegna?
Sì, abbiamo il 100% di test prima della consegna.
D: Che mi dici del tempo di consegna?
In generale, la consegna richiede da 20 a 45 giorni dalla ricezione dell'anticipo.
Per quanto riguarda l'ordine e la quantità.
D: Imballaggio e spedizione?
La bobina è coperta di plastica all'interno e in cartone all'esterno.
D: Quali sono i termini di pagamento?
T/T 30% di deposito, 70% prima della partenza.
