Macchine per stampaggio a iniezione verticale con tavolo di lavoro basso
TAIFU macchina per lo stampaggio a iniezione per tavole rotative verticali a stazione bassaadotta una superficie di lavoro ergonomica per rendere il funzionamento più comodo e sicuro.
Una macchina per lo stampaggio a iniezione di tavoli di lavoro bassi per parti di auto con una capacità di 160 tonnellate è un tipo specifico di attrezzatura utilizzata nel processo di produzione di parti di auto.È progettato per produrre vari componenti di plastica utilizzati nelle automobili attraverso la tecnica di stampaggio a iniezione.
La macchina è dotata di un sistema di controllo ad alte prestazioni per fornire una forte garanzia di precisione e stabilità del stampaggio ad iniezione di alta qualità.La macchina per lo stampaggio a iniezione a giradischi verticale può essere utilizzata con apparecchiature di automazione ampliate perL'obiettivo è quello di realizzare una produzione automatizzata di alta qualità ed efficiente di prodotti con forme complesse e processi speciali.
1.Specificità:
| |
Unità |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Unità di iniezione |
Strato di vite |
mm |
200 |
200 |
250 |
| Diametro della vite |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume teorico di iniezione |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Peso di iniezione ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pressione di iniezione |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Tasso di iniezione |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Velocità massima di iniezione |
mm/s |
105 |
132 |
102 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~240 |
10~240 |
| Diametro dell'anello di posizionamento |
mm |
120 |
150 |
150 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di fissaggio |
Forza di fissaggio |
KN (t) |
1568(160) |
1960 ((200) |
2450 ((250) |
| Colpo di pinza |
mm |
350 |
350 |
400 |
| Spessore minimo dello stampo |
mm |
300(400) |
350(450) |
350(450) |
| Max. Aprire. |
mm |
650(750) |
700(800) |
750 ((850) |
| (L*W) Max.Dimensione dello stampo |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| (D)Dimensioni del tavolo rotativo |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY dell'ejettor |
pcs |
5 |
5 |
5 |
| Distanza tra le barre superiori |
mm |
100 |
125 |
125 |
| Distanza dell'ejettor |
mm |
110 |
150 |
150 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
Pressione del sistema |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
500 |
650 |
800 |
| Energia elettrica |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Potenza di riscaldamento |
KW |
13.7 |
13.7 |
24.3 |
| Dimensioni della macchina |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Capacità dell'acqua di raffreddamento |
L/min |
50 |
60 |
60 |
| Altezza del tavolo di lavoro |
mm |
915+(80) |
935+(80) |
935+(80) |
| Peso della macchina |
tonnellate |
12.8 |
16.5 |
20.5 |
2. Caratteristiche:
- Adotta un doppio supporto a pilastro guida e un dispositivo di iniezione bilanciata a doppio cilindro per garantire una forza equilibrata e uniforme durante l'avanzamento dell'iniezione a vite.
- Per le materie plastiche di ingegneria con caratteristiche diverse, sono fornite barili a vite speciali per garantire la qualità della stampatura del prodotto.
- Eccellente precisione di iniezione, la ripetibilità della posizione finale di iniezione può raggiungere ± 0,1 mm e la ripetibilità del peso del prodotto può raggiungere il 3%.

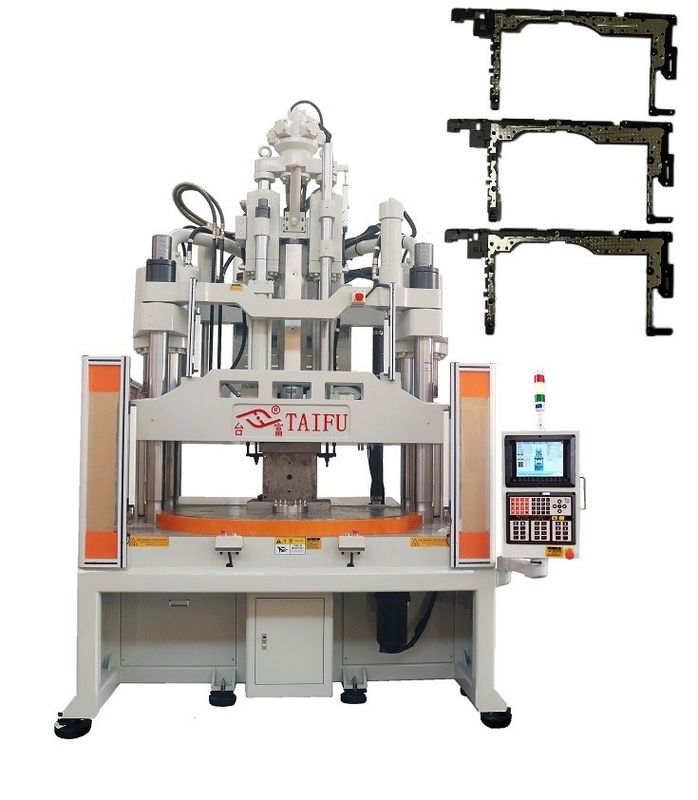

3. Immagini della macchina:

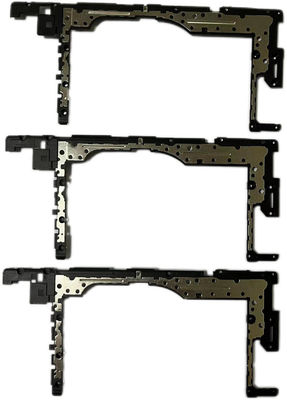

4Applicazioni:
5Perche' ha scelto noi?
1La migliore qualità del prodotto e il prezzo più competitivo.
2- Personale tecnico esperto in produzione.
3Progettazione e produzione su misura.
4Eccellente servizio pre-vendita e post-vendita.
6FAQ:
D: Testate tutte le merci prima della consegna?
Sì, abbiamo il 100% di test prima della consegna.
D: Che mi dici del tempo di consegna?
In generale, la consegna richiede da 20 a 45 giorni dalla ricezione dell'anticipo.
Per quanto riguarda l'ordine e la quantità.
D: Quali sono i termini di pagamento?
T/T 30% di deposito, 70% prima della partenza.
D:Quali parti di automobili sono prodotte con stampaggio ad iniezione?
A:Componenti auto esterni: pannelli e ringhiere, protezioni da fango, supporti per paraurti, porte e sistemi di chiusura.Componenti esteriori decorativi: cornici, manopole, guarnizioni interne/esterne e tappi per il cranio.
D: Imballaggio e spedizione?
La bobina è coperta di plastica all'interno e in cartone all'esterno.
