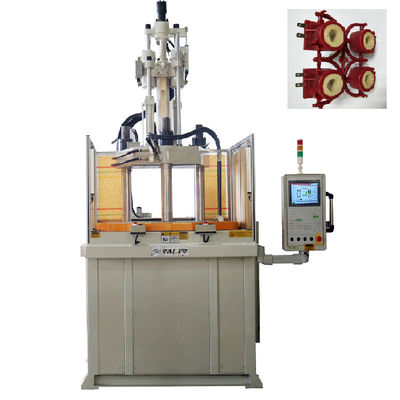

85 tonnellate Verticale Tavola Rotante Iniezione Stampaggio macchina utilizzata per il connettore RCA
Le specifiche di forza di blocco della macchina di stampaggio a iniezione a tavolo rotativo verticale TAIFU variano da 35 tonnellate a 350 tonnellate, con un diametro minimo di 810 mm e un diametro massimo di 2300 mm.La macchina è dotata di un sistema di controllo ad alte prestazioni, che fornisce una forte garanzia di precisione e stabilità del stampaggio ad iniezione di alta qualità.
La macchina per lo stampaggio a iniezione rotativa verticale, grazie al suo design unico di tavolo rotativo,può essere utilizzato in combinazione con apparecchiature di automazione estesa per ottenere una produzione automatizzata di alta qualità ed efficiente per prodotti con forme complesse e processi specialiÈ stato ampiamente utilizzato nelle parti automobilistiche e nelle nuove industrie energetiche.
Questo tipo di macchina è comunementeutilizzato per la produzione di parti di plastica di piccole e medie dimensioni, qualiconfezioni per telefoni cellulari,componenti elettronici,parti per autoveicoli- ealtri pezzi di precisioneLa capacità di 85 tonnellate si riferisce alla forza di serraggio esercitata dalla macchina per tenere insieme lo stampo durante l'iniezione.Questa forza di serraggio assicura che lo stampo rimanga chiuso e ben sigillato mentre viene iniettato il materiale fuso.
1.Specificità:
| |
Unità |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Unità di iniezione |
Codice di configurazione del tiratore |
nome |
Z8 |
Z12 |
Z16 |
| Strato di vite |
mm |
140 |
160 |
200 |
| Diametro della vite |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teorico di iniezione |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso di iniezione ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressione di iniezione |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Tasso di iniezione |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocità massima di iniezione |
mm/s |
124 |
126 |
105 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~280 |
10~280 |
| Diametro dell'anello di posizionamento |
mm |
120 |
120 |
120 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di applausi |
Forza di fissaggio |
KN (t) |
833(85)/980(100) |
1176 ((120) |
1568(160) |
| Colpo di pinza |
mm |
250 |
280 |
300 |
| Spessore minimo dello stampo |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Aprire. |
mm |
480 ((560) |
560(660) |
600(700) |
| (L*W) Max.Dimensione dello stampo |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| (D)Dimensioni del tavolo rotativo |
mm |
φ1010 |
φ1200 |
φ1400 |
| Distanza tra le barre superiori |
mm |
80 |
80 |
100 |
| Distanza dell'ejettor |
mm |
100 |
100 |
110 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
Pressione del sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
300 |
380 |
480 |
| Energia elettrica |
KW |
15+2.2/18+2.2 |
18+2.2 |
22+2.2 |
| Potenza di riscaldamento |
KW |
7.0 |
10.7 |
13.7 |
| Dimensioni della macchina |
L*W*H |
m |
2.3*1.8*2.7 |
2.5*2.0*3.3 |
2.8*2.2*3.7 |
| Altezza del tavolo di lavoro |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Peso della macchina |
tonnellate |
4.6 |
7.0 |
10.0 |
2. Caratteristiche:
- Le macchine a giradischi a due stazioni a tre colonne e i tradizionali tavolini di più di 85 tonnellate devono essere dotati di una piattaforma
- Il giradischi è azionato da un servomotore e ha una precisione di posizionamento di 0,02-0,03 mm
- Il motore principale di 85 tonnellate o più (di cui 85 tonnellate) è dotato di servo
3. Immagini della macchina:

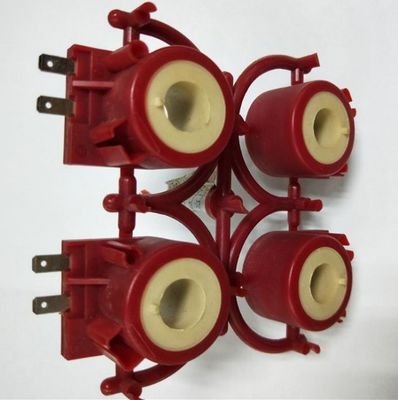

4Applicazioni:
5Perche' ha scelto noi?
1La migliore qualità del prodotto e il prezzo più competitivo.
2- Personale tecnico esperto in produzione.
3Progettazione e produzione su misura.
4Eccellente servizio pre-vendita e post-vendita.
6FAQ:
D: Testate tutte le merci prima della consegna?
Sì, abbiamo il 100% di test prima della consegna.
D: Imballaggio e spedizione?
La bobina è coperta di plastica all'interno e in cartone all'esterno.
D: Che mi dici del tempo di consegna?
In generale, la consegna richiede da 20 a 45 giorni dalla ricezione dell'anticipo.
Per quanto riguarda l'ordine e la quantità.
D: Quali sono i termini di pagamento?
T/T 30% di deposito, 70% prima della partenza.
