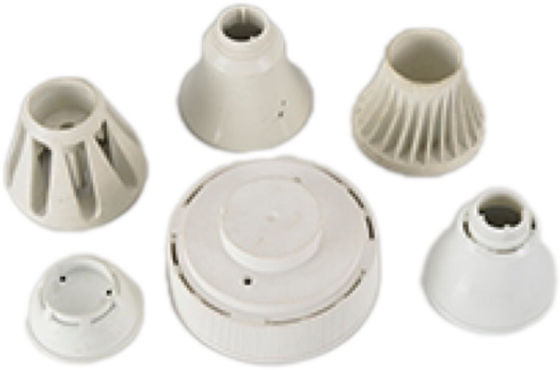

Macchina per lo stampaggio a iniezione di coppe di lampade a led verticali con tavolo rotante
La macchina per lo stampaggio a iniezione rotativa verticale, grazie al suo design unico di tavolo rotativo,può essere utilizzato in combinazione con apparecchiature di automazione estesa per ottenere una produzione automatizzata di alta qualità ed efficiente per prodotti con forme complesse e processi specialiÈ stato ampiamente utilizzato nelle parti automobilistiche e nelle nuove industrie energetiche.
Questo tipo di macchina è comunementeutilizzato per la produzione di parti di plastica di piccole e medie dimensioni, qualiconfezioni per telefoni cellulari,componenti elettronici,parti per autoveicoli- ealtri pezzi di precisioneLa capacità di 120 tonnellate si riferisce alla forza di serraggio esercitata dalla macchina per tenere insieme lo stampo durante l'iniezione.Questa forza di serraggio assicura che lo stampo rimanga chiuso e ben sigillato mentre viene iniettato il materiale fuso.
Il disco ha 2 stazioni. Se ci sono esigenze particolari, è possibile scegliere 3 stazioni o 4 stazioni per ottenere un funzionamento più conveniente.accessori in gomma per sacchetti, accessori per telefoni cellulari e altri prodotti di stampaggio secondari.
1.Specificità:
| |
Unità |
TFV3-160R2 |
TFV3-200R2 |
TFV3-250R2 |
| Unità di iniezione |
Codice di configurazione del tiratore |
nome |
Z16 |
Z16 |
Z20 |
| Strato di vite |
mm |
200 |
200 |
250 |
| Diametro della vite |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume teorico di iniezione |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Peso di iniezione ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pressione di iniezione |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Tasso di iniezione |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Velocità massima di iniezione |
mm/s |
105 |
132 |
102 |
| Velocità di rotazione della vite |
R.p.m. |
10~280 |
10~240 |
10~240 |
| Diametro dell'anello di posizionamento |
mm |
120 |
150 |
150 |
| Fuoco fuori dalle piastre |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unità di fissaggio |
Forza di fissaggio |
KN (t) |
1568(160) |
1960 ((200) |
2450 ((250) |
| Colpo di pinza |
mm |
300 |
350 |
350 |
| Spessore minimo dello stampo |
mm |
300(400) |
350(450) |
350(450) |
| Max. Aprire. |
mm |
600(700) |
700(800) |
700(800) |
| (L*W) Dimensione massima dello stampo |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Numero di stazioni per giradischi |
mm |
2 |
2 |
2 |
| D) Dimensioni della tavola rotante |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY dell'ejettor |
pcs |
5 |
5 |
5 |
| Distanza tra le barre superiori |
mm |
100 |
125 |
125 |
| Distanza dell'ejettor |
mm |
110 |
150 |
150 |
| Forza di espulsione |
KN (t) |
45(4.6) |
45(4.6) |
45(4.6) |
| Altri |
Pressione del sistema |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Capacità del serbatoio di olio |
L |
480 |
600 |
750 |
| Energia elettrica |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Potenza di riscaldamento |
KW |
13.7 |
13.7 |
24.3 |
| Dimensioni della macchina |
L*W |
m |
2.8*2.2 |
3.5*2.2 |
3.6*2.3 |
| H (((non inclusi piedi di sicurezza) |
m |
Min:3.7 ((Max:4.5) |
Min:4.2 ((Max:5.2) |
Min:4.2 ((Max:5.2) |
| Capacità dell'acqua di raffreddamento |
L/min |
50 |
60 |
60 |
| Altezza del tavolo di lavoro |
mm |
1495+(80) |
1600+(80) |
1600+(80) |
| Peso della macchina |
tonnellate |
10.0 |
15.2 |
17.5 |
2. Caratteristiche:
- Le macchine a giradischi a due stazioni a tre colonne e le tavole tradizionali di più di 85 tonnellate devono essere dotate di una piattaforma
- Un disco veloce ed efficiente con un dispositivo per il raffreddamento e il trasporto dell'acqua verso lo stampo inferiore.
- Il posizionamento ad alta precisione consente una chiusura più accurata degli stampi superiori e inferiori
- I dispositivi automatici come l'inserimento e la rimozione automatici possono essere installati per ottenere un funzionamento completamente automatizzato dell'intera macchina.

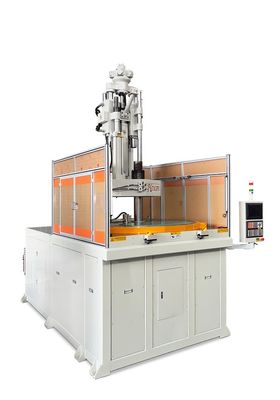

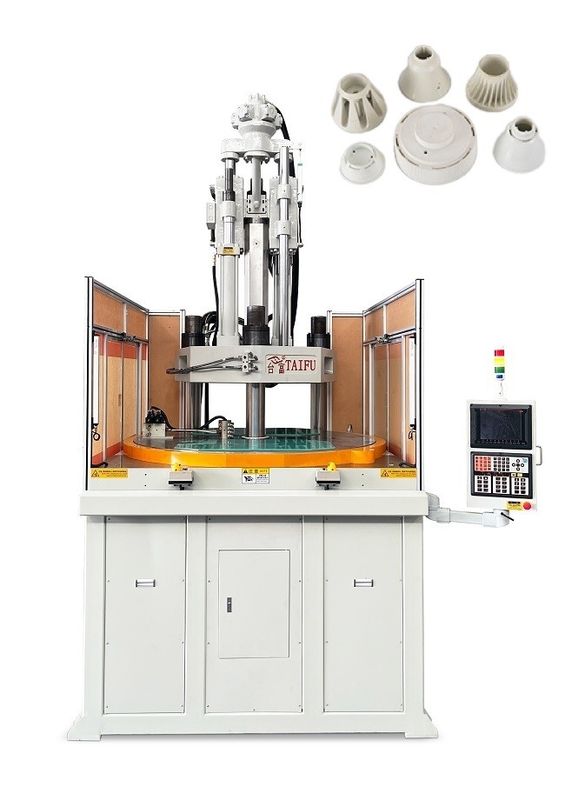

3. Immagini della macchina:
4Applicazioni:
5Perche' ha scelto noi?
1La migliore qualità del prodotto e il prezzo più competitivo.
2- Personale tecnico esperto in produzione.
3Progettazione e produzione su misura.
4Eccellente servizio pre-vendita e post-vendita.
6FAQ:
D:Come si calcola la tonnellata per lo stampaggio ad iniezione?
A: Tonnaggio = Volume * Pressione massima di sicurezza
Pertanto, è sempre meglio consultare un experienced injection molding per determinare la tonnellata esatta di iniezione richiesta per una specifica applicazione.5 tonnellate per pollice quadrato viene utilizzato per calcolare il tonnellaggio di chiusura per ogni determinato stampo.
D: Che mi dici del tempo di consegna?
In generale, la consegna richiede da 20 a 45 giorni dalla ricezione dell'anticipo.
Per quanto riguarda l'ordine e la quantità.
D: Testate tutte le merci prima della consegna?
Sì, abbiamo il 100% di test prima della consegna.
D: Imballaggio e spedizione?
La bobina è coperta di plastica all'interno e in cartone all'esterno.
D: Quali sono i termini di pagamento?
T/T 30% di deposito, 70% prima della partenza.
